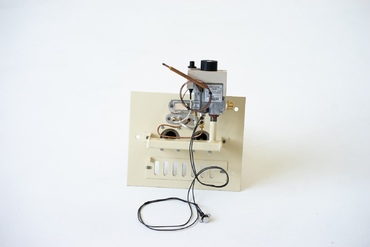

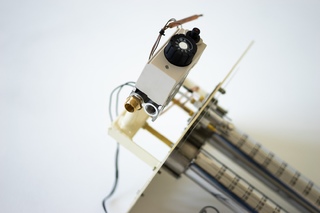

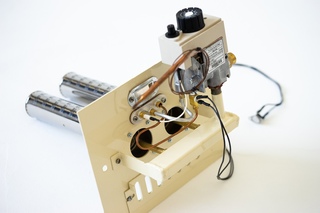

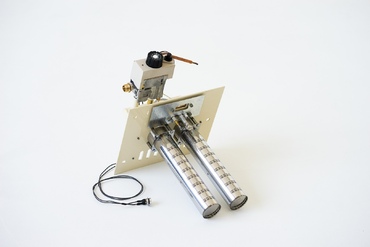

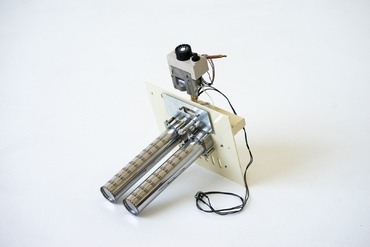

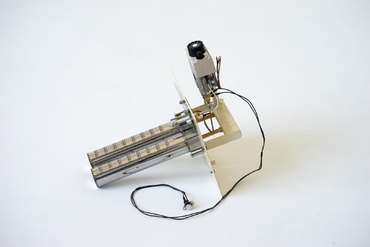

Газопальниковий пристрій ПГ-16КП призначений для встановлення у опалювальних печах (грубах) на заміну старої автоматики та пальників. Пристрій укомплектований сучасною автоматикою TGV 306 та економними мікрофакельними пальниками італійського виробника Polidoro, зробленими з жаростійкої неіржавкої сталі. Запалювальний пілотний пальник, іскровий електрод та термопара сумісні з групою запчастин Sit.
Автоматика TGV 306 є повним аналогом EuroSit 630, але виготовлена в КНР на роботизованому обладнанні компанії Tlong. Вона має ті ж самі якісні характеристики, але дешевша.
Встановлена у пристрої автоматика працює за кімнатною температурою і регулюється в діапазоні 18-38 °C.

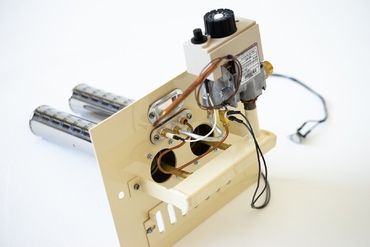

У комплекті, для встановлення пристрою в піч, є: основна металева пластина - кріплення до печі (на яку вже змонтовано газовий клапан TGV 306 з запальником), мікрофакельні пальники Polidoro (2 шт по 25 см довжиною), спеціальні подовжувачі пальників з неіржавкої сталі (довжина: 3см), на газову автоматику встановлено штуцер 1/2" для підведення газу, також є комплект кріплення пальників до пластини, датчик тяги для безпеки та керівництво з експлуатації з гарантійним талоном.
Поглиблення полум'я в топку печі здійснюється за допомогою комплектих проставок з неіржавкої сталі для уникнення перегріву передньої частини печі, загальний відступ полум'я від бежевої панелі кріплення вглиб топки: 6 см. Якщо вам потрібне більше поглиблення полум'я в топку (наприклад, якщо товщина лицьової стінки печі перевищує 6-7см), рекомендуємо звернути увагу на газопальникові пристрої для печей "Арбат", представлені на нашому сайті (там поглиблення полум'я 11см).

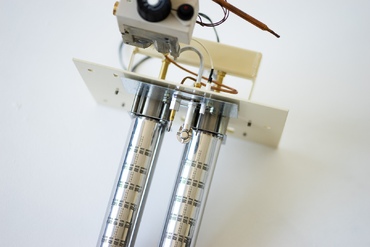

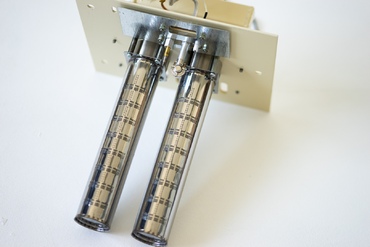

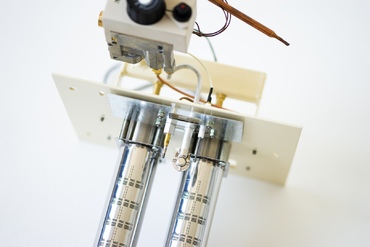

Розміри пальників, які входять до топки печі: довжина 28 см (3 см проставки + 25 см пальники), ширина 14 см (2 пальника по 6 см та 2 см відстань між ними). За необхідності пальники можна перекомплектувати на коротші (від 245мм загальна довжина) або довші (до 310мм загальна довжина).
Пристрій працює на природному газі за ДСТУ 5542 з номінальним тиском 1274 Па. За допомогою регулятора тиску в автоматиці безпеки пристрій можна перевести на роботу з номінальним тиском газу 1960 Па.
Пристрій є універсальним і може бути застосований у більшості печей, головна умова експлуатації та гарантії - кваліфікована установка. Термін експлуатації не менше 10 років.
Малюнок пристою:
1 – панель, 2 – вікно оглядове, 3 – пальник запалювальний, 4 – сопло, 5 – корпус, 6 – шибер, 7 - автоматика безпеки,8 – штуцер приєднання газопроводу, 9 – пальник основний
Пристрій постачається у комплекті з двома 8 квт пальниками довжиною 250 мм. За необхідності (якщо 250 мм в топку печі не заходить) можливе перекомплектування пристрою двома пальниками по 7 квт і довжиною 215 мм аналогічної якості.
Газопальниковий пристрій ПГ-16КП забезпечує найсучаснішу безпеку експлуатації печі завдяки контролю тяги димаря (датчик тяги) та контролю полум'я: електромагнітний клапан автоматики через термопару контролює наявність полум'я, і в разі затухання негайно вимикає автоматику.

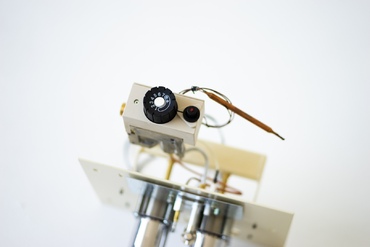

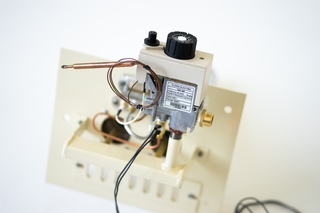

Надійна автоматика TGV 306 не вимагає електроживлення і виконує функції пуску, регулювання та безпеки:
- розпалювання запальника за допомогою п'єзоелектричного пристрою;
- регулювання кімнатної температури від 18° С до 40° С;
- регулювання потоку газу до пальників;
- автоматична підтримка заданої температури;
- автоматичне вимикання пристрою при раптовому зниженні або підвищенні тиску газу;
- автоматичне вимикання пристрою при відключенні газу;
- автоматичне вимикання пристрою при відсутності тяги або при зворотній тязі.
Також, використовуючи пристрій ПГ-16КП, Ви можете суттєво заощадити кошти на рахунках за газ, адже сучасний основний мікрофакельний пальник італійського виробника Polidoro, яким укомплектований пристрій, спалює газ дуже економно, і автоматика подає його на пальник рівно стільки, скільки зможе ефективно згоріти, тим самим забезпечуючи:
- економію газу до 40% у порівнянні зі звичайними пальниками;
- зменшення викиду шкідливих речовин в атмосферу;
- зменшення інтенсивності відкладення сажі в димоході;
- надійність роботи пальників протягом усього строку експлуатації.
Ми є офіційним дистриб'ютором заводу-виробника та підтримуємо річну гарантію на пристрій, надаємо всі необхідні документи для його встановлення й експлуатації, сертифікат відповідності, гарантійні талони і т. інш. Пристрій виготовлено і сертифіковано в Україні, створено саме для наших умов експлуатації, і він має численні позитивні відгуки від фахівців зі встановлення та обслуговування газового опалювального обладнання протягом вже понад 8 років.
Пристрої газопальникові ПГ-16КП виготовлені у відповідності до вимог ДСТУ 3-59-68-95 «Пристрої газопальникові для котлів та побутової техніки тепловою потужністю до 0,115 МВт. Загальні технічні умови».
Комплектація:
- Пристрій газопальниковий – 1 шт.
- Основні пальники – 2 шт.
- Проставки основних пальників – 2 шт.
- Гвинт М4х40 – 8 шт.
- Гайка М4 – 8 шт.
- Термопереривач – 1 шт.
- Кабель датчика тяги – 1 шт.
- Керівництво з експлуатації – 1 прим.
- Коробка пакувальна – 1 шт
Монтажний малюнок пристрою:
1 – пальник основний, 2 – гайка М4, 3 – пальник запалювальний, 4 – електрод іскровий, 5 - болт М4×40, 6 – гайка М8, 7 – болт М8 ×20, 8 – панель, 9 - болт М4× 8, 10 – шибер, 11 – болт М5× 8, 12 – вікно оглядове, 13 - болт М5 ×8, 14 – термопара, 15 – кабель високовольтний, 16 - сопло, 17 - болт М5× 10, 18 – корпус, 19 – автоматика безпеки, 20 – термодатчик, 21 – датчик тяги, 22 – кабель датчика тяги, 23 – термопереривач, 24 – трубка газопровідна до пальника запалювального, 25 – труба газопровідна до основного пальника
Заводська упаковка: картонна коробка, стрейч, комплект елементів кріплення у поліетиленовому пакеті. Вага з упаковкою: 4,5 кг. Габарити в упаковці: ВхГхШ 310х350х180 мм
