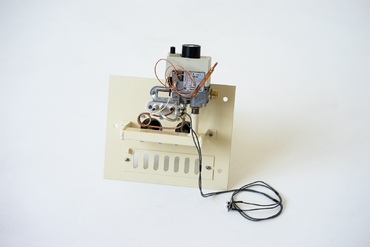

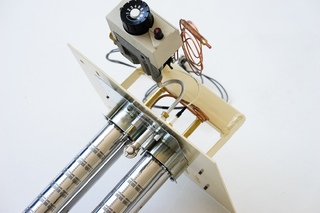

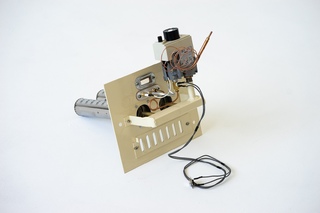

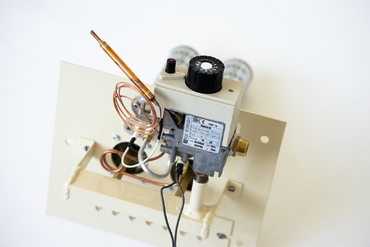

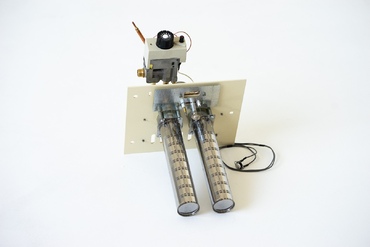

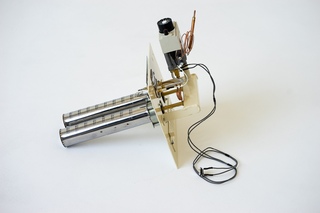

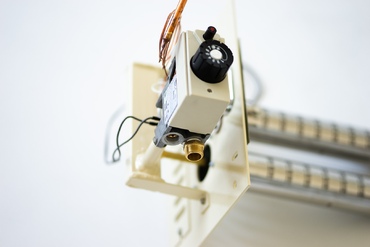

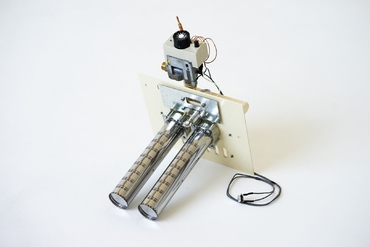

Газопальниковий пристрій Вестгазконтроль ПГ-16МП призначений для встановлення у опалювальних печах (грубах) на заміну старої автоматики та пальників. Пристрій укомплектований сучасною італійською автоматикою EuroSIT 630 та економними мікрофакельними пальниками італійського виробника Polidoro, зробленими з жаростійкої неіржавкої сталі. Запалювальний пілотний пальник, іскровий електрод та термопара сумісні з групою запчастин Sit.
Встановлена у пристрої автоматика працює за кімнатною температурою і регулюється в діапазоні 18-38 °C.
У комплекті, для встановлення пристрою в піч, є: основна металева пластина - кріплення до печі (на яку вже змонтовано газовий клапан EuroSit 630 з запальником), мікрофакельні пальники Polidoro (2 шт по 25 см довжиною), спеціальні подовжувачі пальників з неіржавкої сталі (довжина: 3см), на газову автоматику встановлено штуцер 1/2" для підведення газу, також є комплект кріплення пальників до пластини, датчик тяги для безпеки та керівництво з експлуатації з гарантійним талоном.
Поглиблення полум'я в топку печі здійснюється за допомогою комплектих проставок з неіржавкої сталі для уникнення перегріву передньої частини печі, загальний відступ полум'я від бежевої панелі кріплення вглиб топки: 6 см. Якщо вам потрібне більше поглиблення полум'я в топку (наприклад, якщо товщина лицьової стінки печі перевищує 6-7см), рекомендуємо звернути увагу на газопальникові пристрої для печей "Арбат", представлені на нашому сайті (там поглиблення полум'я 11см).

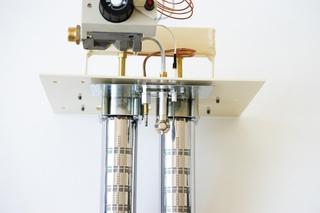

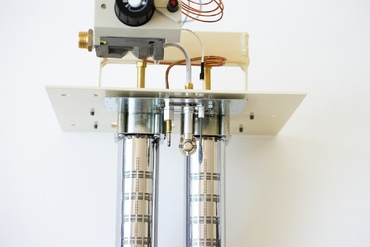

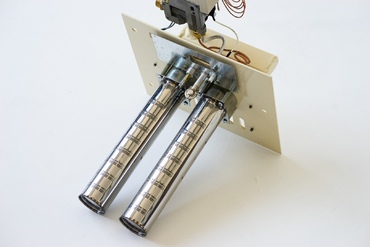

Розміри пальників, які входять до топки печі: довжина 28 см (3 см проставки + 25 см пальники), ширина 14 см (2 пальника по 6 см та 2 см відстань між ними). За необхідності пальники можна перекомплектувати на коротші (від 245мм загальна довжина) або довші (до 310мм загальна довжина).
Пристрій працює на природному газі за ДСТУ 5542 з номінальним тиском 1274 Па. За допомогою регулятора тиску в автоматиці безпеки пристрій можна перевести на роботу з номінальним тиском газу 1960 Па.
Пристрій є універсальним і може бути застосований у більшості печей, головна умова експлуатації та гарантії - кваліфікована установка. Термін експлуатації не менше 10 років.
Малюнок пристою:
1 – панель, 2 – вікно оглядове, 3 – пальник запалювальний, 4 – сопло, 5 – корпус, 6 – шибер, 7 - автоматика безпеки,8 – штуцер приєднання газопроводу, 9 – пальник основний

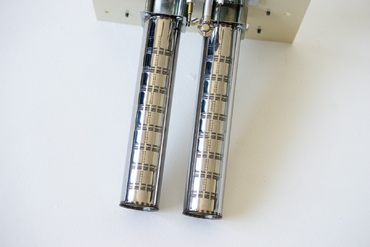

Пристрій постачається у комплекті з двома 8 квт пальниками довжиною 250 мм. За необхідності (якщо 250 мм в топку печі не заходить) можливе перекомплектування пристрою двома пальниками по 7 квт і довжиною 215 мм аналогічної якості.
Газопальниковий пристрій Вестгазконтроль забезпечує найсучаснішу безпеку експлуатації печі завдяки контролю тяги димаря (датчик тяги) та контролю полум'я: електромагнітний клапан автоматики через термопару контролює наявність полум'я, і в разі затухання негайно вимикає автоматику.

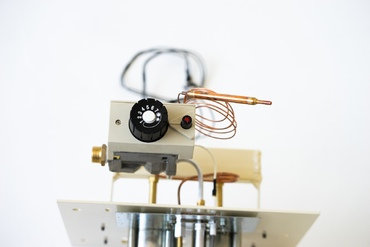

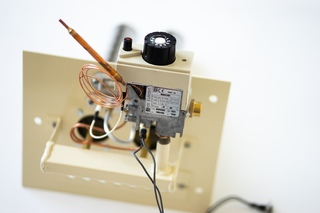

Надійна автоматика EuroSit 630 не вимагає електроживлення і виконує функції пуску, регулювання та безпеки:
- розпалювання запальника за допомогою п'єзоелектричного пристрою;
- регулювання кімнатної температури від 18° С до 40° С;
- регулювання потоку газу до пальників;
- автоматична підтримка заданої температури;
- автоматичне вимикання пристрою при раптовому зниженні або підвищенні тиску газу;
- автоматичне вимикання пристрою при відключенні газу;
- автоматичне вимикання пристрою при відсутності тяги або при зворотній тязі.
Також, використовуючи пристрій Вестгазконтроль, Ви можете суттєво заощадити кошти на рахунках за газ, адже сучасний основний мікрофакельний пальник італійського виробника Polidoro, яким укомплектований пристрій, спалює газ дуже економно, і автоматика подає його на пальник рівно стільки, скільки зможе ефективно згоріти, тим самим забезпечуючи:
- економію газу до 40% у порівнянні зі звичайними пальниками;
- зменшення викиду шкідливих речовин в атмосферу;
- зменшення інтенсивності відкладення сажі в димоході;
- надійність роботи пальників протягом усього строку експлуатації.
Ми є офіційним дистриб'ютором заводу-виробника "Вестгазконтроль" та підтримуємо річну гарантію на пристрій, надаємо всі необхідні документи для його встановлення й експлуатації, сертифікат відповідності, гарантійні талони і т. інш. Пристрій виготовлено і сертифіковано в Україні, створено саме для наших умов експлуатації, і він має численні позитивні відгуки від фахівців зі встановлення та обслуговування газового опалювального обладнання протягом вже понад 8 років.
Пристрої газопальникові ПГ-16МП виготовлені у відповідності до вимог ДСТУ 3-59-68-95 «Пристрої газопальникові для котлів та побутової техніки тепловою потужністю до 0,115 МВт. Загальні технічні умови».
Комплектація:
- Пристрій газопальниковий – 1 шт.
- Основні пальники – 2 шт.
- Проставки основних пальників – 2 шт.
- Гвинт М4х40 – 8 шт.
- Гайка М4 – 8 шт.
- Термопереривач – 1 шт.
- Кабель датчика тяги – 1 шт.
- Керівництво з експлуатації – 1 прим.
- Інструкція з монтажу, пуску і регулюванню автоматики EuroSit 630 на місці її застосування – 1 прим.
- Коробка пакувальна – 1 шт
Монтажний малюнок пристрою:
1 – пальник основний, 2 – гайка М4, 3 – пальник запалювальний, 4 – електрод іскровий, 5 - болт М4×40, 6 – гайка М8, 7 – болт М8 ×20, 8 – панель, 9 - болт М4× 8, 10 – шибер, 11 – болт М5× 8, 12 – вікно оглядове, 13 - болт М5 ×8, 14 – термопара, 15 – кабель високовольтний, 16 - сопло, 17 - болт М5× 10, 18 – корпус, 19 – автоматика безпеки, 20 – термодатчик, 21 – датчик тяги, 22 – кабель датчика тяги, 23 – термопереривач, 24 – трубка газопровідна до пальника запалювального, 25 – труба газопровідна до основного пальника
Заводська упаковка: картонна коробка, стрейч, комплект елементів кріплення у поліетиленовому пакеті. Вага з упаковкою: 4,5 кг. Габарити в упаковці: ВхГхШ 310х350х180 мм
