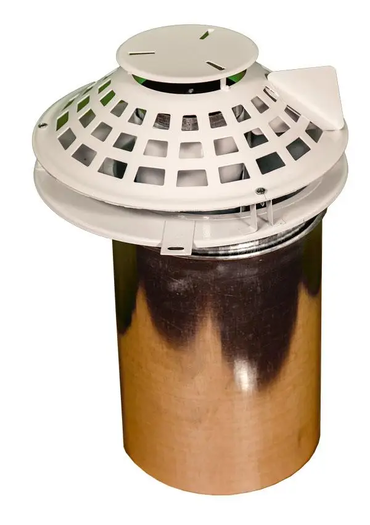

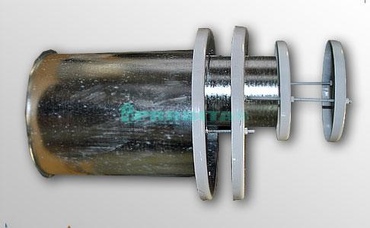

Труби для конвектора Житомир-5 заводу АТЕМ – мають коаксіальну конструкцію димоходу. Підходять для конвекторів Житомир-5 потужністю від 2 до 6 кВт, та потужністю 8 та 10 кВт (потрібно сповістити при замовленні). Вони створені за принципом «труба в трубі», та мають можливість монтажу в стіні товщиною до 59 сантиметрів завтовшки. Використовуються в газових пристроях із закритою камерою згоряння без використання повітря приміщення, яке обігрівається. Повітря для горіння газу надходить з вулиці, через зовнішню трубу коаксіального димоходу 2-6 кВт - діаметром 195 мм (з подовжувачем 197 мм), а вихлопні гази виходять через внутрішню трубу діаметром 93 мм коаксіального димоходу. На 8-10 кВт - діаметром 228 мм (з подовжувачем 230 мм), а вихлопні гази виходять через внутрішню трубу діаметром 128 мм коаксіального димоходу. В комплекті присутній зовнішній захисний ковпак (грибочок), зроблений зі сталі та пофарбований емалью.

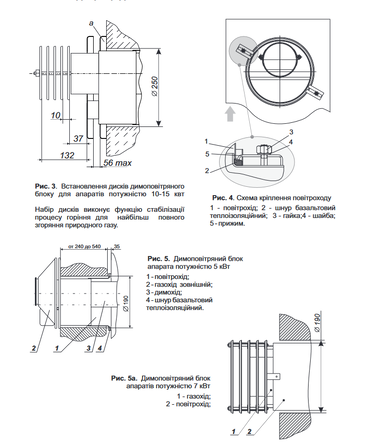

6.4. Встановлення димоповітряного блоку
6.4.1. Підготовка монтажного отвору

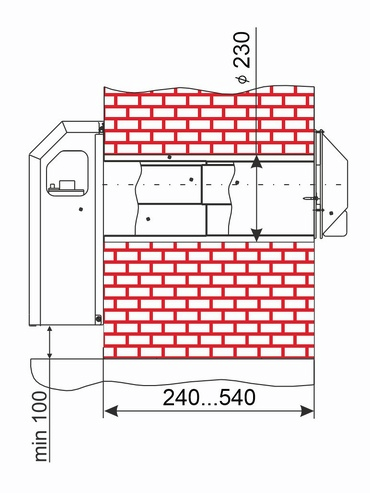

У зовнішніх стінах будівлі необхідно зробити горизонтальний отвір діаметром: 230 мм – для
моделей потужністю 2–6 кВт, 270 мм – для моделей потужністю 8–10 кВт.
6.4.2. Монтаж обойми зовнішньої
Патрубок обойми встановлюється співвісно з отвором, при цьому його відбортова частина повинна
бути врівень із внутрішньою площиною стіни. Порожнину між каналом і обоймою необхідно
заповнити піщано-цементним розчином.
6.4.3. Монтаж патрубків
Димохідний патрубок слід закріпити на корпусі конвектора, закріпивши його на штирі фіксаторі який
встановлений на конвекторі.
Повітропровідний патрубок встановлюється в кільцевий паз задньої стінки конвектора через
базальтовий ущільнювальний шнур. Його необхідно закріпити притискними прижимами та надійно
закріпити.
6.4.4. Встановлення конвектора
Конвектор кріпитися до стіни за допомогою дюбелів через монтажні проушини. Під час
встановлення слід з'єднати повітропровідний патрубок конвектора з патрубком обойми зовнішньої,
змонтованої в стіні (див. пункт 6.4.2).
6.4.5. Монтаж зовнішнього газоходу
Зовнішній газохід встановлюється врівень із зовнішньою площиною стіни та має бути співвісним із
прорізаним отвором. Під час монтажу необхідно герметично з'єднати вставку газоходу з
повітропроводом (розриви в зєднаннях не допускаються)
Порожнину між стінами захисного каналу та трубами слід заповнити піщано-цементним розчином
для забезпечення міцної фіксації та виключення можливих витоків.
6.4.6. Фіксація димоповітряного блоку
Димоповітряний блок закріплює ззовні конструкції за допомогою двох шурупів.

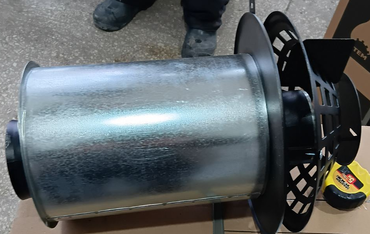

Стінний вузол (коаксіальний димохід) призначений для конвекторів Житомир-5 потужністю від 2 до 6 кВт, та потужністю 8 та 10 кВт (мають інший розмір та ковпак (дефлектор)). Це оригінальний комплект Житомирського заводу АТЕМ.
- Повітрообмінник: 1 шт.

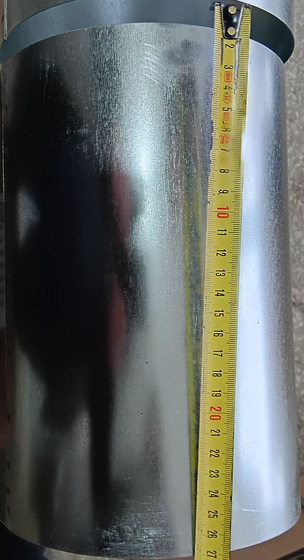

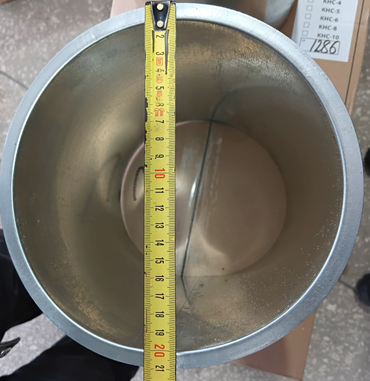

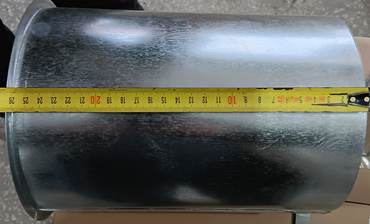

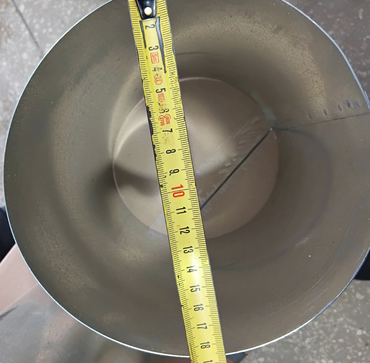

- Труба для подачі повітря пальників, довжиною 280 мм, діаметром 187 мм: 1 шт.
- Труба для подачі повітря пальників, довжиною 250 мм, діаметром 187 мм: 1 шт.

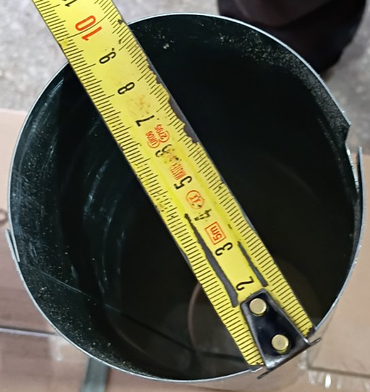

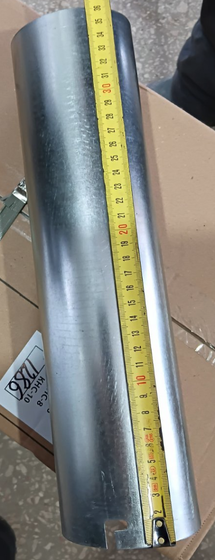

- Труба для відведення продуктів згоряння, довжиною 360 мм, діаметром 93 мм: 1 шт.

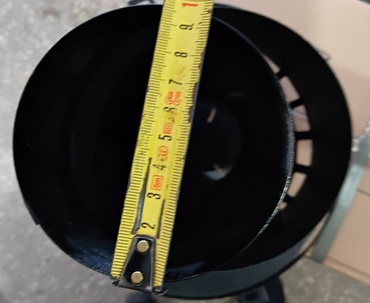

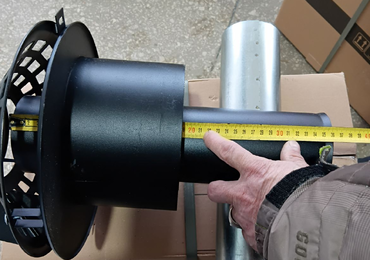

- Труба на ковпаку для відведення продуктів згоряння, довжиною 360 мм, діаметром 93 мм: 1 шт.
