Газопазопальниковий пристрій Вестгазконтроль ПГ-20М призначений для встановлення у опалювальних газових котлах типу КСТ-16, КСТ-20 та інших подібних водонагрівачах, опалювальних котлах з водяним контуром на заміну старої автоматики та пальників. Пристрій укомплектований сучасною італійською автоматикою EuroSIT 630 та економними двома основним мікрофакельними пальниками англійського виробника Bray, чи італійського Polidoro (залежно від партії виготовлення), зробленими з жаростійкої нержавіючої сталі. Запалювальний пілотний пальник, іскровий електрод та термопара італійської компанії SIT.
У комплекті, для встановлення пристрою на котел, є все необхідне: основна металева пластина - кріплення, мідний "стакан" (різьба 1/2"), для встановлення термодатчика автоматики, гвинтики, на газову автоматику встановлено штуцер 1/2" для підведення газу.
Пристрій працює на природному газі за ДСТУ 5542 з номінальним тиском 1274 Па. За допомогою регулятора тиску в автоматиці безпеки пристрій можна перевести на роботу з номінальним тиском газу 1960 Па.
Пристрій є універсальним і може бути застосований у більшості газових котлів, головна умова експлуатації та гарантії - кваліфікована установка. Термін експлуатації не менше 10 років.
Малюнок пристою:
1 – панель, 2 – вікно оглядове, 3 – пальник запалювальний, 4 – сопло, 5 – корпус, 6 – шибер, 7 - автоматика безпеки,8 – штуцер приєднання газопроводу, 9 – пальник основний
Газопальниковий пристрій Вестгазконтроль забезпечує найсучаснішу безпеку експлуатації котла завдяки контролю тяги димаря (датчик тяги) та контролю полум'я: електромагнітний клапан автоматики через термопару контролює наявність полум'я, і в разі затухання негайно вимикає автоматику.

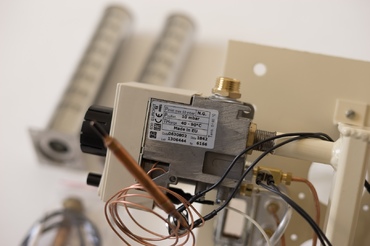

Надійна автоматика EuroSit 630 не вимагає електроживлення і виконує функції пуску, регулювання та безпеки:
- розпалювання запальника за допомогою п'єзоелектричного пристрою;
- регулювання температури теплоносія котла від 40° С до 90° С;
- регулювання потоку газу до пальників;
- автоматична підтримка заданої температури;
- автоматичне вимикання пристрою при раптовому зниженні або підвищенні тиску газу;
- автоматичне вимикання пристрою при відключенні газу;
- автоматичне вимикання пристрою при відсутності тяги або при зворотній тязі.
Також, використовуючи пристрій Вестгазконтроль, Ви можете суттєво заощадити кошти на рахунках за газ, адже сучасний основний мікрофакельний пальник англійського виробника Bray, яким укомплектований пристрій, спалює газ дуже економно, і автоматика подає його на пальник рівно стільки, скільки зможе ефективно згоріти, тим самим забезпечуючи:
- економію газу до 40% у порівнянні зі звичайними пальниками;
- зменшення викиду шкідливих речовин в атмосферу;
- зменшення інтенсивності відкладення сажі в димоході;
- надійність роботи пальників протягом усього строку експлуатації.
Ми є офіційним дистриб'ютором заводу-виробника "Вестгазконтроль". Ми підтримуємо річну гарантію на пристрій, надаємо всі необхідні документи для його встановлення й експлуатації, сертифікат відповідності, гарантійні талони і т. інш. Пристрій виготовлено і сертифіковано в Україні, створено саме для наших умов експлуатації, і він має численні позитивні відгуки від фахівців зі встановлення та обслуговування газового опалювального обладнання протягом вже 4 років.
Пристрої газопальникові ПГ-16М, ПГ-20М виготовлені у відповідності до вимог ДСТУ 3-59-68-95 «Пристрої газопальникові для котлів та побутової техніки тепловою потужністю до 0,115 МВт. Загальні технічні умови».

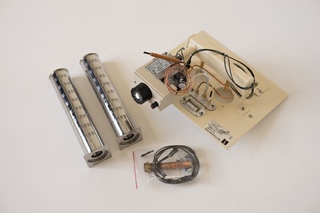

Комплектація:
- Пристрій газопальниковий – 1 шт.
- Основний пальник – 2 шт.
- Болт М8х20 – 3 шт.
- Гвинт М4х8 – 8 шт.
- Гайка М4 – 8 шт.
- Стакан перехідний (тільки для ПГ-16М та ПГ-20М) – 1 шт.
- Термопереривач – 1 шт.
- Кабель датчика тяги – 2 шт.
- Керівництво по експлуатації – 1 прим.
- Інструкція з монтажу, пуску і регулюванню автоматики EuroSit 630 на місці її застосування – 1 прим.
- Коробка пакувальна – 1 шт
Монтажний малюнок пристрою:
1 – пальник основний, 2 – гайка М4, 3 – пальник запалювальний, 4 – електрод іскровий, 5 - болт М4? 8, 6 – гайка М8, 7 – болт М8 ?20, 8 – панель, 9 - болт М4? 8, 10 – шибер, 11 – болт М5? 8, 12 – вікно оглядове, 13 - болт М5 ?8, 14 – термопара, 15 – кабель високовольтний, 16 - сопло, 17 - болт М5? 10, 18 – корпус, 19 – автоматика безпеки, 20 – термодатчик, 21 – датчик тяги, 22 – кабель датчика тяги, 23 – термопереривач, 24 – трубка газопровідна до пальника запалювального, 25 – труба газопровідна до основного пальника
Заводська упаковка: картонна коробка, стрейч, комплект елементів кріплення у поліетиленовому пакеті. Вага з упаковкою: 4,4 кг. Габарити в упаковці: ВхГхШ 305х350х170 мм
