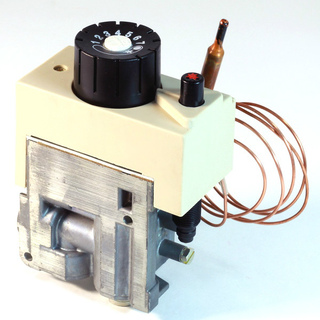

Газова автоматика TGV 307- це механічний багатофункціональний регулятор управління подачі газу з термоелектричною системою контролю полум'я. Аналог Євросіт 630. Вона не потребує електроживлення і підходить для газових котлів, а також іншого обладнання, яке вимагає точного регулювання температури. Котлова автоматика відрізняється від конвекторної термодатчиком і, відповідно, робочою температурою від 40-90 ° С.
Має кнопку управління з положеннями "Вимкнено" і "Запалювання", а також з поділками вибору температури; блокування повторного розпалювання або включення; модуляційний термостат; регулятор тиску або витрати газу.
Є можливість регулювання витрати газу запалювального пальника й максимального і мінімального рівнів вихідного тиску. Вхідний і вихідний канали для приєднання газової арматури розташовані збоку і знизу регулятора.
Автоматика має п'єзозапальник, запалювання здійснюється кнопкою.
Пристрій повністю відрегульований на підприємстві-виробнику для котлів.
Максимальний вхідний тиск: 50 мбар
Діапазон налаштування регулятора: 3-18 мбар
Робоча температура: 40-90 ° С
Час запалювання: 10 с
Час скидання: 60 с
Розрахункова кількість циклів запалювання: 10000
Розрахункова кількість циклів скидання: 10000
Габаритні розміри: 93х50х135 мм
Вага нетто: 0,630 кг
Виробництво: КНР на роботизованому обладнанні компанії Tlong

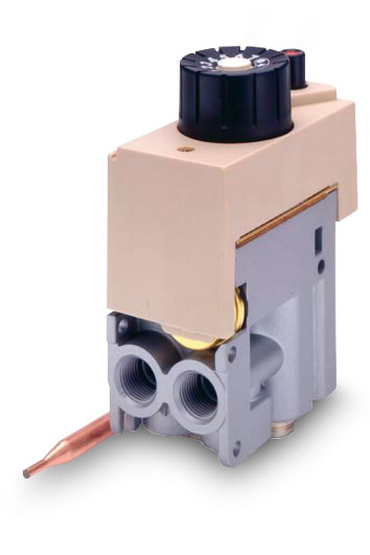

Пристрій автоматики TGV 307
1 - термочутливий балон термостата
2 - регулятор тиску газу
3 - гвинт мінімального потоку газу
4 - ручка управління
5 - гвинт регулювання потоку газу до пілотного (запального) пальника
6 - точка перевірки вхідного тиску газу
7 - точка перевірки вихідного тиску газу
8 - вхідний отвір магістрального газу
9 - вихідний отвір магістрального газу
10 - магнітний блок
11 - вихідний отвір приєднання пілотного (запального) пальника
12 - отвір для під'єднання термопари SIT
13 - гвинт максимального потоку газу.
