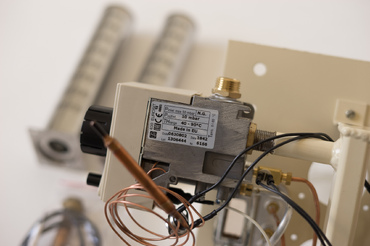

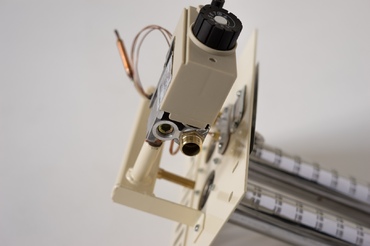

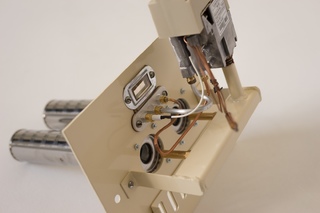

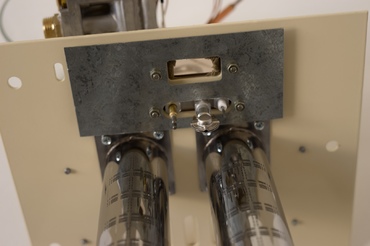

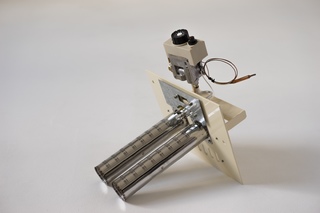

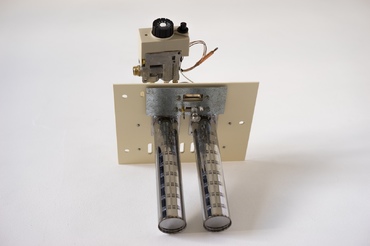

Газопальниковий пристрій ПГ-10К призначений для встановлення в опалювальних газових котлах типу КСТ-16 та інших приладах, у конструкції яких передбачена установка газопальникових пристроїв, на заміну старої автоматики. Пристрій укомплектований сучасною автоматикою TGV 307 та економними двома основним мікрофакельними пальниками англійського виробника Bray, чи італійського Polidoro (залежно від партії виготовлення), зробленими з жаростійкої нержавіючої сталі. Запалювальний пілотний пальник, іскровий електрод та термопара італійської компанії SIT.

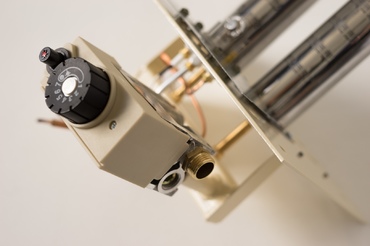

Автоматика TGV 307 - є повним аналогом EuroSit 630, але виготовлена в КНР на роботизованому обладнанні компанії Tlong. Вона має ті ж самі якісні характеристики, але дешевша.
У комплекті до пристрою є все необхідне для його встановлення на котел: основна металева пластина - кріплення, мідний "стакан" (різьба 1/2") для встановлення термодатчика автоматики, гвинтики, на газову автоматику встановлено штуцер 1/2" для підведення газу. За допомогою регулятора тиску в автоматиці безпеки пристрій можна перевести на роботу з номінальним тиском газу 1960 Па.
Пристрій є універсальним і може бути застосований у більшості газових котлів, головна умова експлуатації та гарантії - кваліфікована установка. Термін експлуатації не менше 10 років.
Малюнок пристою:
1 – панель, 2 – вікно оглядове, 3 – пальник запалювальний, 4 – сопло, 5 – корпус, 6 – шибер, 7 - автоматика безпеки,8 – штуцер приєднання газопроводу, 9 – пальник основний

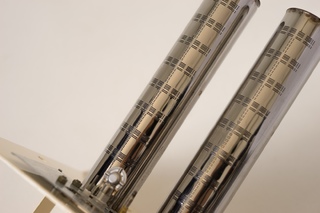

Пристрій постачається у комплекті з двома 8 квт пальниками довжиною 250 мм. За необхідності (якщо 250 мм в топку котла не заходить) можливе перекомплектування пристрою двома пальниками по 7 квт і довжиною 215 мм аналогічної якості (Bray).
Газопальниковий пристрійзабезпечує найсучаснішу безпеку експлуатації котла завдяки контролю тяги димаря (датчик тяги) та контролю полум'я: електромагнітний клапан автоматики через термопару контролює наявність полум'я, і в разі затухання негайно вимикає автоматику.
Автоматика TGV 307 не вимагає електроживлення і виконує функції пуску, регулювання та безпеки:
- розпалювання запальника за допомогою п'єзоелектричного пристрою;
- регулювання температури теплоносія котла від 40° С до 90° С;
- регулювання потоку газу до пальників;
- автоматична підтримка заданої температури;
- автоматичне вимикання пристрою при раптовому зниженні або підвищенні тиску газу;
- автоматичне вимикання пристрою при відключенні газу;
- автоматичне вимикання пристрою при відсутності тяги або при зворотній тязі.
Також, використовуючи даний пристрій, Ви можете суттєво заощадити кошти на рахунках за газ, адже сучасні мікрофакельні пальники, якими укомплектований пристрій, спалюють газ дуже економно, і автоматика подає його на пальники рівно стільки, скільки зможе ефективно згоріти, забезпечуючи:
- економію газу до 40% у порівнянні зі звичайними пальниками;
- зменшення викиду шкідливих речовин в атмосферу;
- зменшення інтенсивності відкладення сажі в димоході;
- надійність роботи пальників протягом усього строку експлуатації.
Пристрій виготовлено в Україні і створено саме для наших умов експлуатації.
Пристрої газопальникові ПГ-16К виготовлені у відповідності до вимог ГСТУ 3-59-68-95 «Пристрої газопальникові для котлів та побутової техніки тепловою потужністю до 0,115 МВт. Загальні технічні умови».
У пристроях застосована автоматика безпеки - автоматичний прилад керування газопальниковими пристроями TGV 307.
Комплектація:

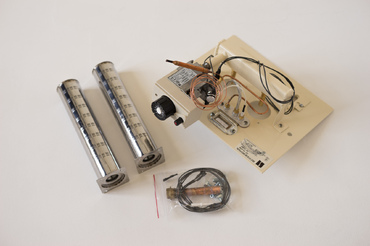

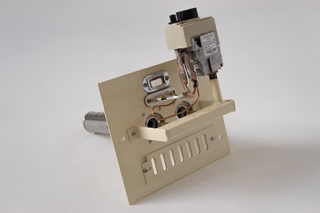

- Пристрій газопальниковий – 1 шт.

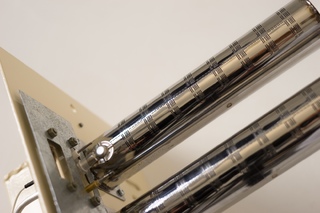

- Основний пальник – 2 шт.
- Болт М8х20 – 3 шт.
- Гвинт М4х8 – 8 шт.
- Гайка М4 – 8 шт.
- Стакан перехідний (тільки для ПГ-16К та ПГ-20К) – 1 шт.
- Термопереривач – 1 шт.
- Кабель датчика тяги – 2 шт.
- Керівництво по експлуатації – 1 прим.
- Інструкція з монтажу, пуску і регулюванню автоматики TGV 307 на місці її застосування – 1 прим.
- Коробка пакувальна – 1 шт
Монтажний малюнок пристрою:
1 – пальник основний, 2 – гайка М4, 3 – пальник запалювальний, 4 – електрод іскровий, 5 - болт М4× 8, 6 – гайка М8, 7 – болт М8 ×20, 8 – панель, 9 - болт М4× 8, 10 – шибер, 11 – болт М5× 8, 12 – вікно оглядове, 13 - болт М5 ×8, 14 – термопара, 15 – кабель високовольтний, 16 - сопло, 17 - болт М5× 10, 18 – корпус, 19 – автоматика безпеки, 20 – термодатчик, 21 – датчик тяги, 22 – кабель датчика тяги, 23 – термопереривач, 24 – трубка газопровідна до пальника запалювального, 25 – труба газопровідна до основного пальника
Заводська упаковка: картонна коробка, стрейч, комплект елементів кріплення у поліетиленовому пакеті. Вага з упаковкою: 4,3 кг. Габарити в упаковці: ВхГхШ 305х350х170 мм
