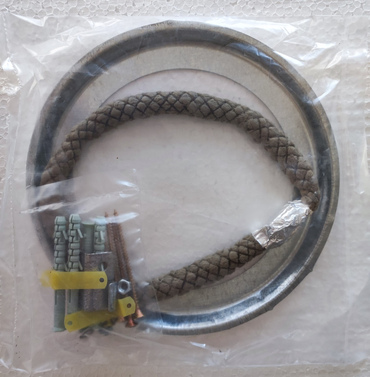

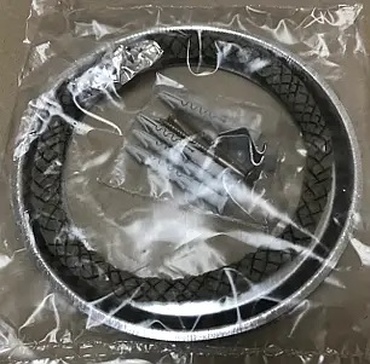

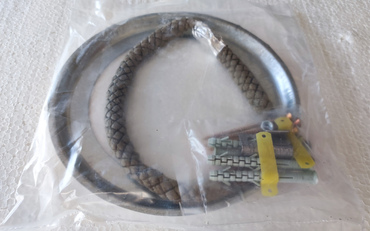

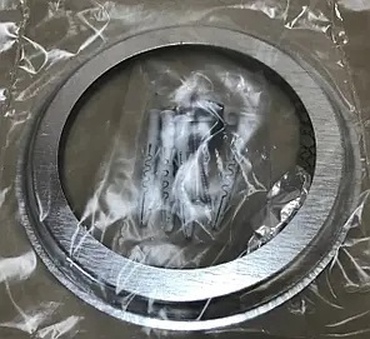

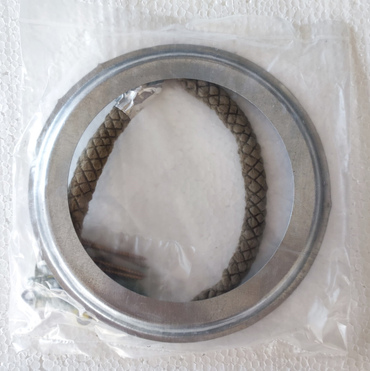

Монтажний набір для кріплення Димоповітряного блоку (труб) на конвектор АКОГ (всі потужності).
Підходять для будь-якого конвектора АКОГ незалежно від потужності та типу автоматики.
В цей комплект входить:
1. Металеве кільце (п. 21 малюнку)
2. Ущільнююче кільце (п. 22 малюнку)
3. Набір для кріплення.
Інструкція зі встановлення.
Для запобігання утворення конденсату та попадання вологості в апарат рекомендується проводити монтаж труб до зовнішньої стіни під кутом 2 градуси.

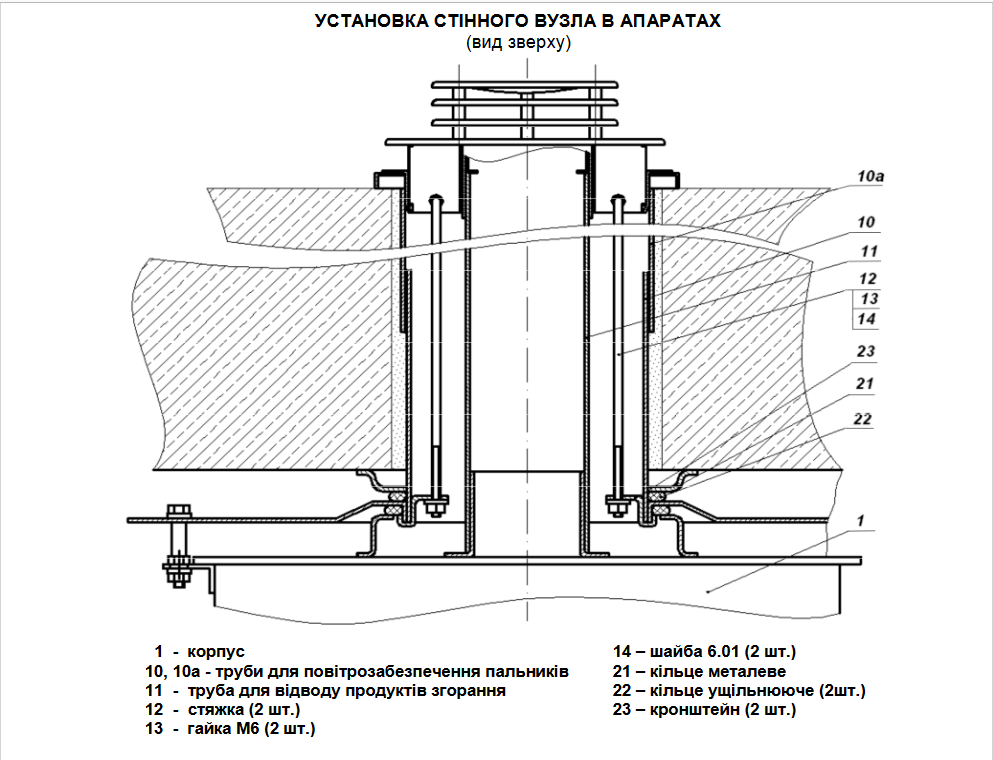

1) пробити в стіні отвір діаметром 180 мм і встановити в нього труби 10а та 10.
Труба 10а (діаметром 166 мм) із зовнішньої сторони стіни повинна знаходитися на рівні
площини стіни;
Труба 10 (діаметром 162 мм) повинна бути встановлена в трубу 10а і виступати
всередину приміщення на 35 мм .
При товщині стіни 280 мм труба 10а не встановлюється.
При товщині стіни менше 280 мм трубу 10 (діаметром 162 мм), вкоротити до довжини:
L труба 10 = L стіни + 35 мм,
де L стіни – товщина стіни приміщення, на яку встановлюється апарат;
35 мм – розмір, на який труба 10 повинна виступати всередину приміщення
2) зазори між трубами 10, 10а і стіною закласти розчином (цементним, вапняним);
3) на трубу 10 встановити кільце металеве 21 (більшим діаметром до стіни) та кільце
ущільнююче 22;
4) закріпити задню стінку 2 до стіни приміщення шурупами 19, які вкрутити у втулки пластмасові 20;
5) повітрообмінник 9 з зовнішньої сторони приміщення встановити в трубу 10а і
з'єднати з задньою стінкою 2 стяжками 12.
На стяжки 12 надіти два кронштейна 23, які зачепити за край кромки фланця задньої
стінки 2 та закрутити гайки 13.
Стяжки 12 вкоротити з врахуванням довжини труб та виконанням на них крючків (крючки
зробити з гладкої сторони стяжки під кутом 45о на довжину 15 мм). Стяжки не повинні
впиратися в корпус 1.
6) трубу 11 діаметром 86 мм, вставити в повітрообмінник 9.
Трубу 11 , при необхідності, вкоротити до довжини:
L труба 11 = L стіни + 56 мм,
де L стіни – товщина стіни приміщення, на яку встановлюється апарат;
7) встановити корпус 1 на задню стінку 2, при цьому труба 11 повинна бути
встановлена на патрубок корпуса 1.
