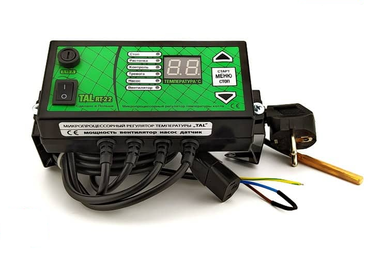

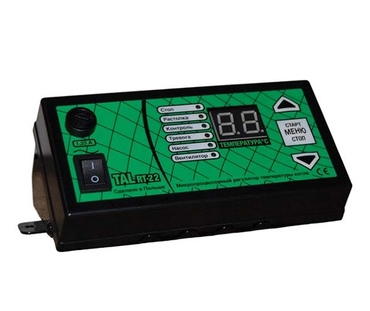

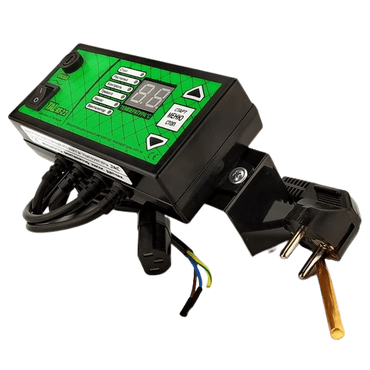

Автоматика для котла TAL RT-22 польського виробництва призначений для регулювання та підтримки температури в твердопаливних котлах. Автоматика управляє роботою одного циркуляційного насоса та повітряного вентилятора. При наближенні температури в котлі до заданої, контролер плавно зменшує чи збільшує кількість обертів вентилятора (функція PID, яку при необхідності можна відключити) для плавної подачі повітря в камеру згоряння. Ця функція допомагає уникнути різких перепадів температури на котлі, стабілізує температуру та зменшує витрати палива. У контролері є можливість встановлення мінімальних і максимальних обертів вентилятора. Контролер сумісний з будь-якими турбінними вентиляторами для котлів до 130 Вт . Контролер обладнаний функціями «анти-стоп» та «анти-мороз».
Контролер також керує роботою водяного насоса системи опалення за допомогою датчика, який монтується на виході труби гарячої води з котла. Він включає або виключає насос якщо температура теплоносія котла перевищує налаштування (від 25 ° C до 70 ° C).
Автоматика для котла TAL RT-22 працює з насосом опалення і нагнітальним вентилятором. Контролер TAL RT-22 дозволяє встановлювати максимальні й мінімальні оберти турбіни, що оптимізують потужність нагнітання вентилятора і забезпечують таким чином плавність регулювання температури. Крім цього, регулятор температури твердопаливного котла TAL RT-22 має програмне забезпечення, яке призводить до поступового зниження сили нагнітання вентилятора і як результат плавному і більш точному наближенню до зазначеної температури. Це значно зменшує витрату палива і стабілізує температуру котла.
Оснащення та функції автоматики TAL RT-22:

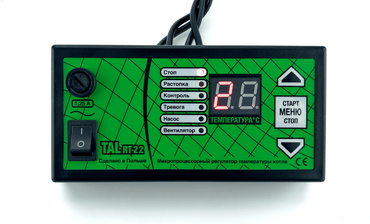

цифровий світлодіодний дисплей, світлодіодна індикація режимів роботи;
звуковий сигнал при натисканні кнопок;
датчик температури опалення мідний: довжина 50 мм, діаметр 7 мм;
регульований гістерезис температури теплоносія;
встановлення мінімальної і максимальної потужності вентилятора в діапазоні від 30-100%;
функція плавного зниження обертів вентилятора;
встановлення кордону уповільнення вентилятора, вказується за скільки градусів до бажаної температури починати зменшувати оберти вентилятора (вказується від 0 до 10 °C);
установка часу продувки і часу перерви між продуваннями котла;
регульована температура включення циркуляційного насоса;
звукова сигналізація аварійних ситуацій (відсутності палива в котлі, пошкодження датчика і перевищення температури 90 °C);
функція АНТИСТОП і АНТИЗАМЕРЗАННЯ;
функція «Повернутися до заводських налаштувань»;
при відсутності живлення всі налаштування зберігаються;

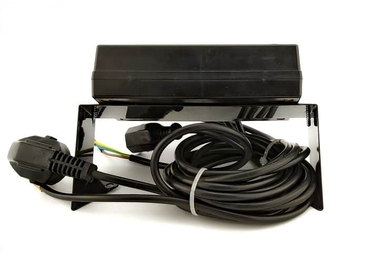

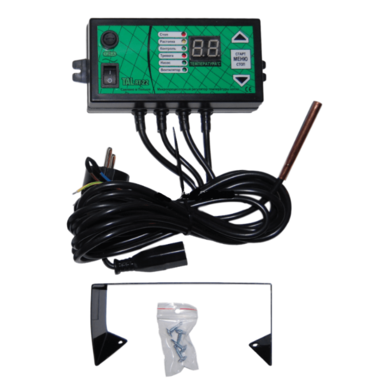

корпус приладу адаптований до монтажу на стіні, монтажна планка для установки автоматики на котлі в комплекті;
корпус виготовлений з високоякісних матеріалів, стійких до високих і низьких температур.
кабель живлення 220В: 130см;
кабель насоса: 130 см;
кабель вентилятора: 20 см;
кабель датчика температури: 120 см
Функція АНТИ СТОП та АНТИ МОРОЗ.
У блоку управління є дві функції призначені для водяного насоса опалювальної системи.Функція анти стоп потрібна влітку, вона періодично включає насос і не дозволяє сформуватися шару накипу в насосі. Функція АНТИ МОРОЗ подає сигнал тривоги, тим самим сповіщає про низьку температуру теплоносія в системі, чим зберігає систему опалення від замерзання. Але щоб ці функції діяли блок управління повинен бути включеним (режим чергування, запалений діод СТОП)
Опції/параметри меню
1.CP - ПРОДУВАННЯ РОБОТА – значення задається в секундах (від 5 до 95). Позначає час роботи вентилятора (від включення до вимкнення).
2.PP - ПРОДУВАННЯ ПЕРЕРВА – значення вказано в хвилинах. Означає час між черговими продуваннями. Вмикається, коли котел досягне заданої температури.
3.Ob - ШВИДКІСТЬ ОБЕРТІВ ВЕНТИЛЯТОРА (відсотки) - "30" – мінімальні обороти, "99" – максимальні – робота вентилятора на максимальній швидкості. Не використовуйте швидкості, на яких вентилятор працює некоректно (не запускається,зупиняється за деякий час, видає незрозумілі звуки). Це може бути при зменшенні напруги електромережі, порушеннями в електропроводці або несумісності моделі вентилятора. Це може пошкодити контролер.
4. OP - ОБОРОТИ ВЕНТИЛЯТОРА ПІД ЧАС ПРОДУВАННЯ – потужність наддуву вентилятора під час продування (від 30% до 99%).
5. ТЕМПЕРАТУРА ПІДКЛЮЧЕННЯ НАСОСУ СО (водяного насосу системи опалення) – якщо температура котла перевищує зазначеня налаштування, підключиться насос (від 25 ° C до 70 ° C)
6. HI – ГІСТЕРЕЗИС – цей параметр позначає різницю температур, враховуючи яку, контролер буде вмикати та вимикати насос.
7. tO – ЗМЕНШЕННЯ СИЛИ ПРОДУВАННЯ - (від 0 до 10) означає параметр зменшення потужності продування вентилятора, перед досягненням заданої температури - Функція PID
8. tU – ТЕМПЕРАТУРА ВИМКНЕННЯ КОНТРОЛЕРА - нижче заданої температури контролер відключиться (від 25 ° C до 50 ° C)
9. CO – ЧАС ВИМКНЕННЯ НАСОСУ ЦО - стосується версії контролера з виходом на кімнатний регулятор.
10. bU – ВМИКАННЯ ЧИ ВИМКНЕННЯ ЗВУКОВОГО СИГНАЛУ :
1 - сигналізація включена
0 - сигналізація вимкнена
11. Uf – ЗАВОДСЬКІ НАЛАШТУВАННЯ - 1 означає повернення до заводських налаштувань.
Додаткова інформація:
TPИBOГA – (сигнал високої температури) – з'являється при температурі 90°C. Вмикається звукова сигналізація, загориться лампочка ALARM, а на дисплеї з'явиться актуальна температура (наприклад, 94°C). Коли температура впаде до 90°C, контролер перейде у нормальний режим роботи.
Датчик відпрацьованих газів може бути підключений додатково. При підключеному датчику димових газів, ви можете перевірити температуру димових газів. Для цього треба одночасно натиснути кнопки "вгору" і "вниз". Протягом 10 секунд на екрані відображатиметься поперемінно дві цифри, наприклад, «01», що чергується з «34», означає 134°С. Якщо датчик димових газів не виявлено, на дисплеї відображається «-». Датчик димових газів зчитує температуру димових газів, а при температурі димових газів вище 150°C, регулятор починає зменшувати швидкість вентилятора. Чим вище температура димових газів, тим більше регулятор зменшує швидкість вентилятора.
Також він продається в комплекті з турбіною Nowosolar NWS-75
