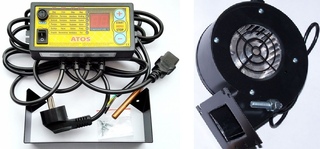

Комплект польського виробництва для твердопаливних котлів. Автоматика потребує живлення від побутової мережі 220 вольт. Турбіна (вентилятор) встановлюється в отвір, замість дверцяти піддувала в нижній частині котла.

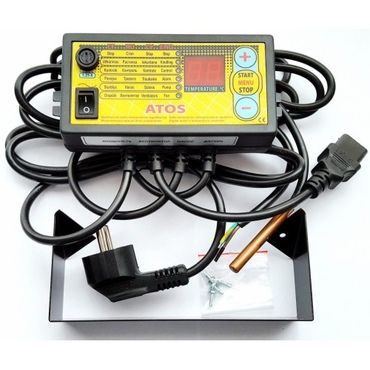

Контролер ATOS польського виробництва призначений для регулювання та підтримки температури в твердопаливних котлах. Автоматика управляє роботою одного циркуляційного насоса та повітряного вентилятора. Контролер керує роботою насоса за допомогою датчика, який монтується на виході труби гарячої води з котла. При наближенні температури в котлі до заданої, контролер плавно зменшує чи збільшує кількість обертів вентилятора (функція PID, яку при необхідності можна відключити) для плавної подачі повітря в камеру згоряння. Ця функція допомагає уникнути різких перепадів температури на котлі, стабілізує температуру та зменшує витрати палива. У контролері ATOS є можливість встановлення мінімальних і максимальних обертів вентилятора. Контролер сумісний з будь-якими турбінними вентиляторами для котлів. Контролер обладнаний функціями «анти-стоп» та «анти-мороз».
Характеристики контролера:
Живлення від мережі ~ 230В / 50Гц
Потужність споживання контролера --- 2 Ват [Вт]
Номінальний струм виходу вентилятора ~ 230В / 50Гц ----- 0,6 Ампер [A]
Номінальний струм виходу насоса ~ 230В / 50Гц ----- 0,6 Ампер [A]
Діапазон вимірювання температури --- від 5oС до 90oС
Діапазон регулювання температури --- від 35oС до 80oС
Точність змін --- +/- 1 oС
Функція АНТИ СТОП насоса --- Кожний сьомий день на 10 сек.
Функція АНТИ МОРОЗ --- Нижче 5oС
Спрацьовування захисту (тривога) --- нижче 5oС, вище 90oС
Повне регулювання продувів.
Регулювання потужності вентилятора --- 30-100%
Температура ввімкнення насоса --- 35-70oС
Діапазон регулювання потужності під час продування --- 30-100%
Гістерез --- 0-5oС
Діапазон температури для регулювання зменшення обертів вентилятора --- 0-10oС (або відключення зменшення)
Плавний старт роботи вентилятора.
Номінальна імпульсна напруга --- 2500 В
Ступінь захисту корпусу --- IP20
Ступінь забруднення всередині регулятора ---2
Ступінь забруднення зовні регулятора --- 3
Максимальна потужність вентилятора --- 130 Ватт
Клас захисту ІІ
Функція АНТИ СТОП та АНТИ МОРОЗ.
У блоку управління є дві функції призначені для водяного насоса опалювальної системи. Функція анти стоп потрібна влітку, вона періодично включає насос і не дозволяє сформуватися шару накипу в насосі. Функція АНТИ МОРОЗ подає сигнал тривоги, тим самим сповіщає про низьку температуру теплоносія в системі, чим зберігає систему опалення від замерзання. Але щоб ці функції діяли блок управління повинен бути включеним (режим чергування, запалений діод СТОП)

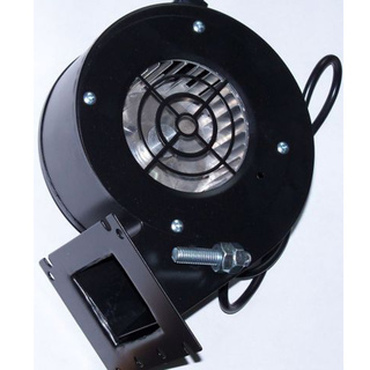

Турбіна польського виробництва Nowosolar NWS-75 для твердопаливних котлів призначена для примусового подавання повітря до камери згоряння. Корпус вентилятора виконаний зі сталі, яка вкрита порошковою фарбою. Кришка двигуна виконана з пластику конусної форми.
Лопасті вентилятора металеві. На фланці є металева засувка. Турбіна має 8 швидкостей роботи, задається час піддуву та інтервали між піддувами.
Кабель живлення - 800 мм. Цей вентилятор може працювати з котлами до 40 кВт.
Характеристики турбіни:
Тип двигуна: індукційний K20/84
Живлення: 230 В / 50 Гц
Номінальна потужність: 80 Вт
Продуктивність: 205 м3/год
Тиск (макс): 240 Па
Кількість обертів: 2000 об/хв
Вага: 2 кг
